Bauprojekt Blitzortung

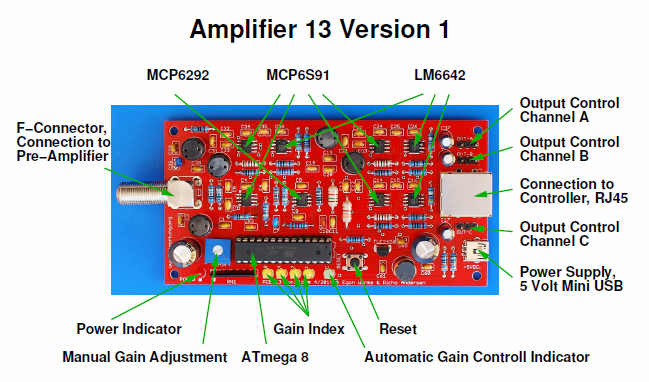

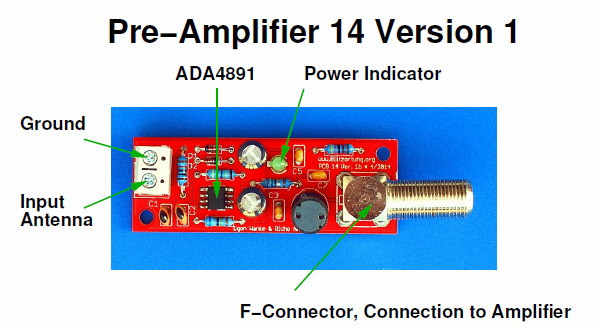

Beschreibung Projekt RED ( Version eng.) mit PCB 13 + 14

Beschreibung Projekt RED (orig. Version eng.)
Beschreibung Projekt RED (deutsche Übersetztung)

Beschreibung Projekt Green (orig. Version eng.)

Blockdiagramm:

• Antennenverstärker
• Micro-Controller

Antennenverstärker geregelt:

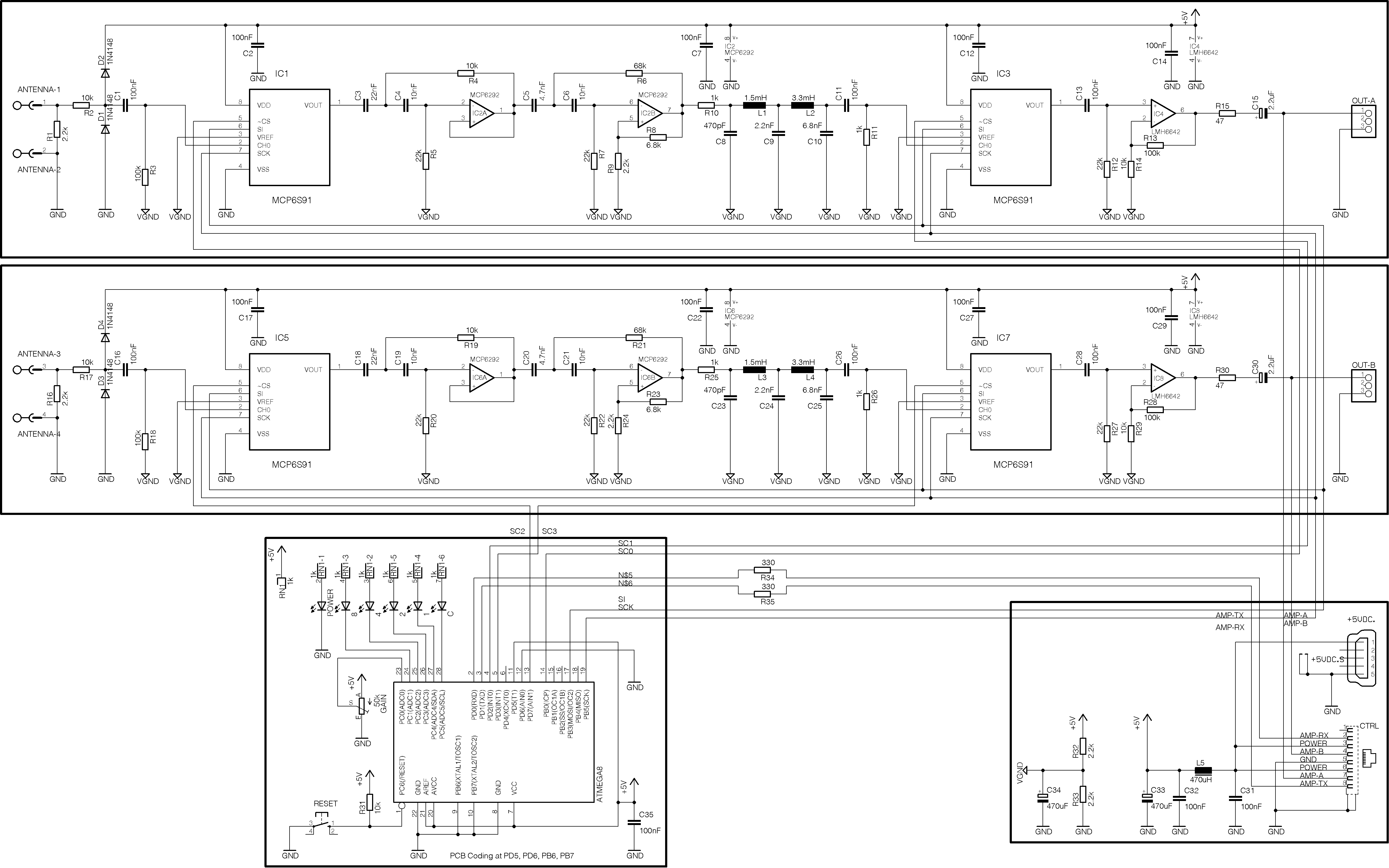

• Schemata

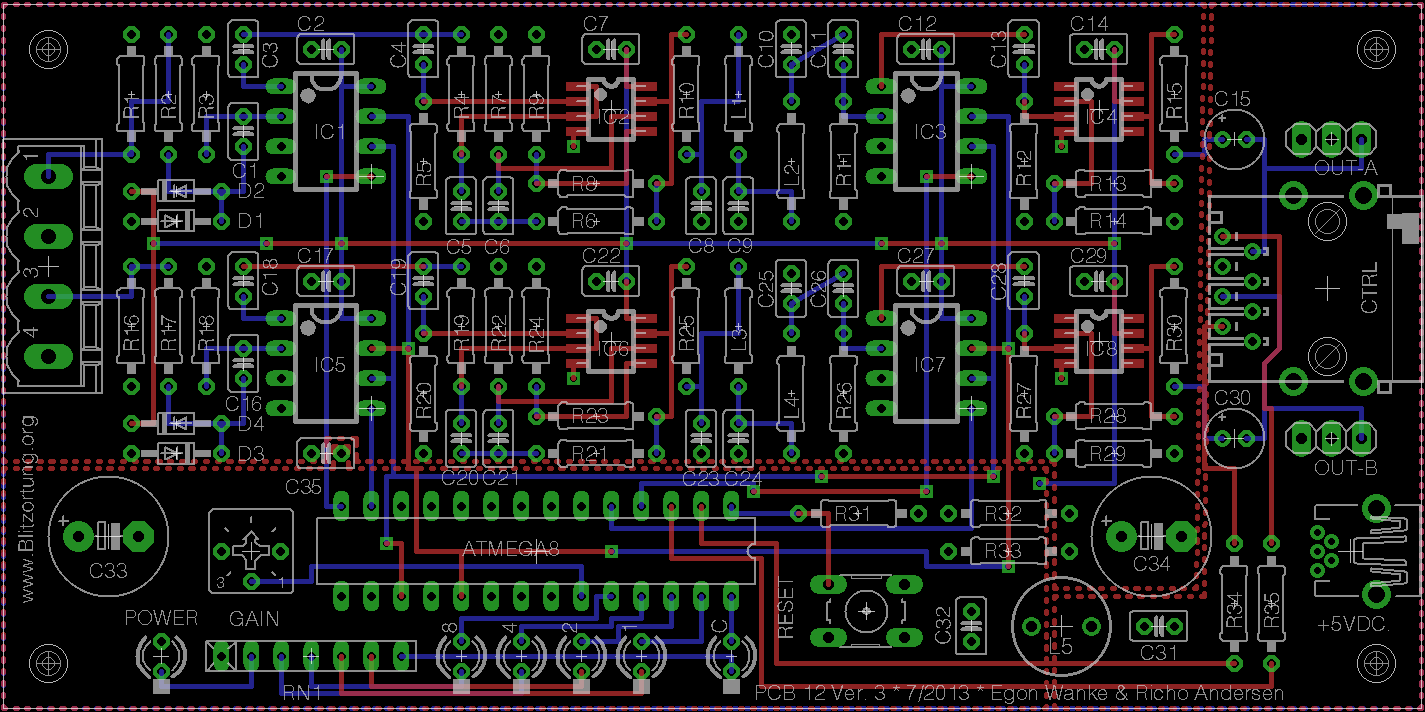

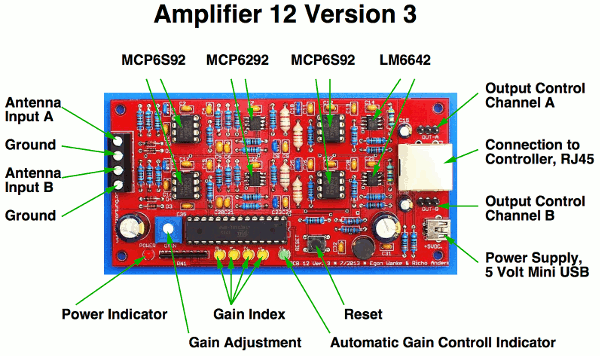

• Print PCB 12 / Vers. 3
• Bestückungsplan

Micro-Controller:

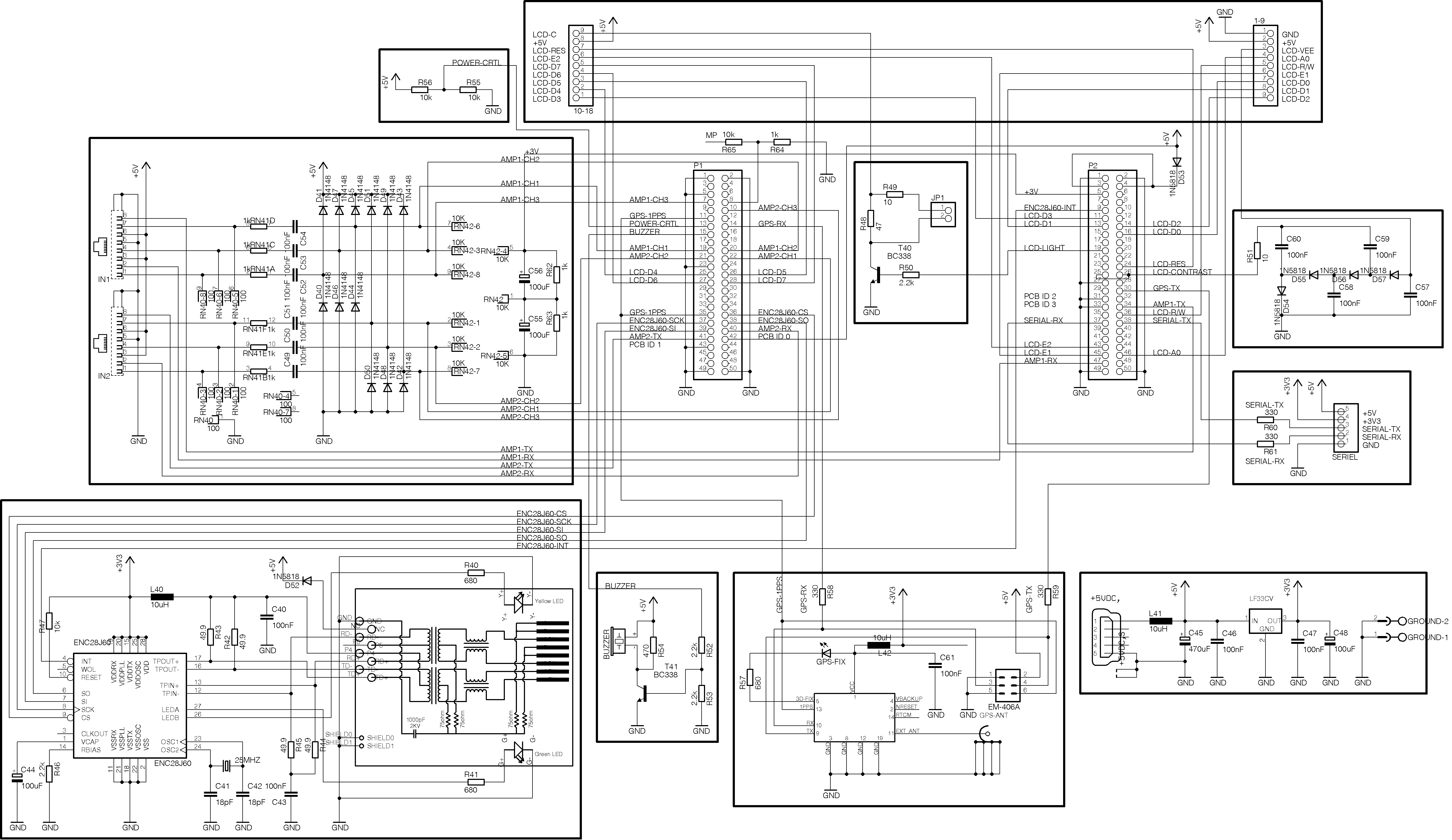

• Schema Grundplatte
• Schema Prozessorplatte 1
• Schema Prozessorplatte 2
• Anschlüsse Prozessorplatte

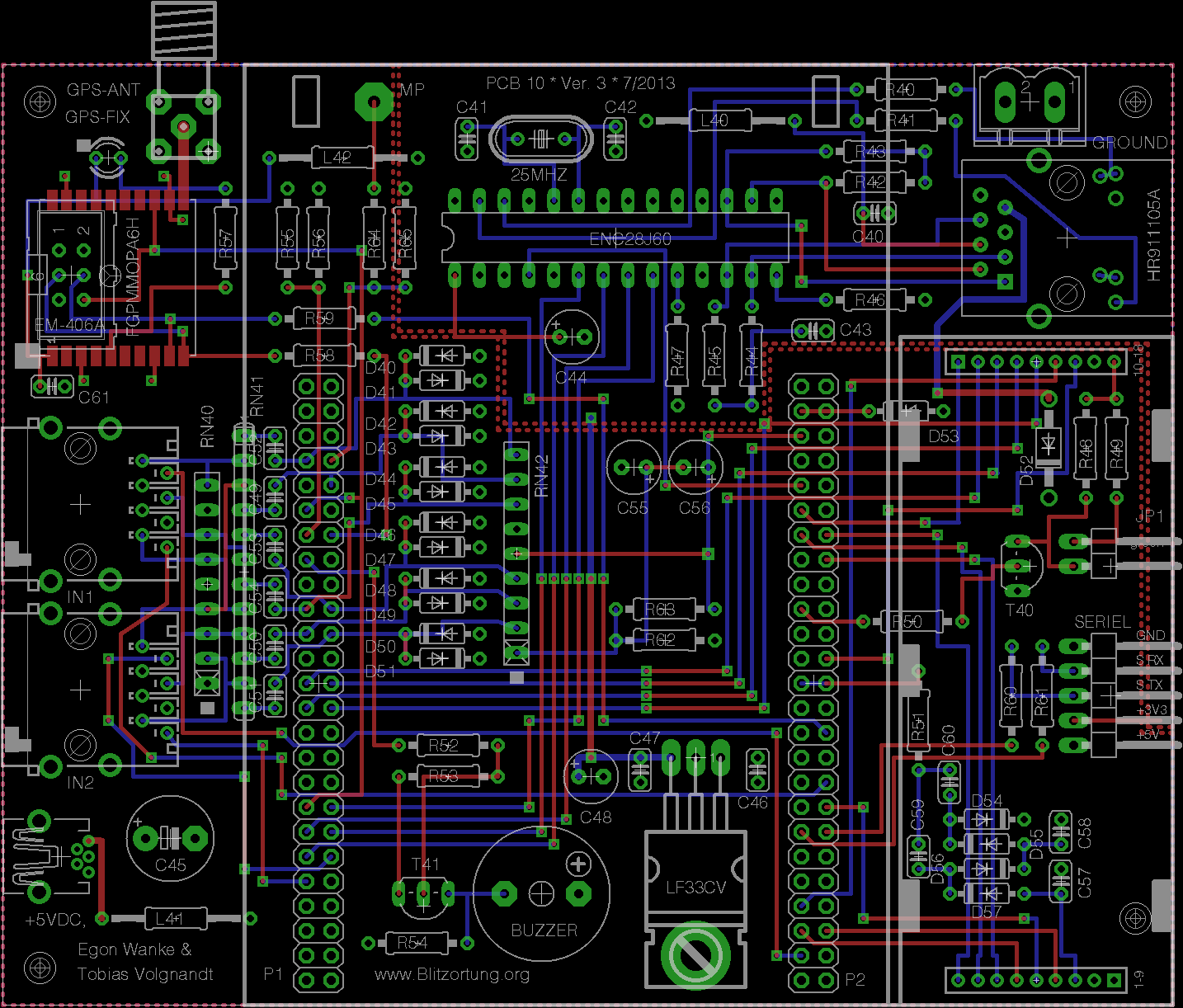

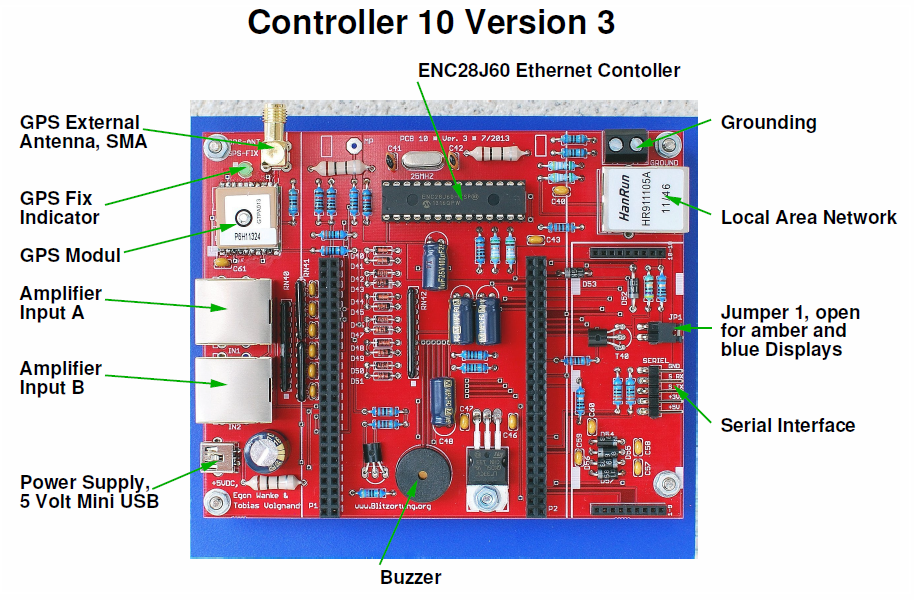

• Print PCB 10 / Vers. 3
• Bestückungsplan

• Link zur Firmware

Datenblätter:

• ATmega8
• MCP6S91
• MCP6292
• LMH 6642
• LF33CV
• ENC28J60

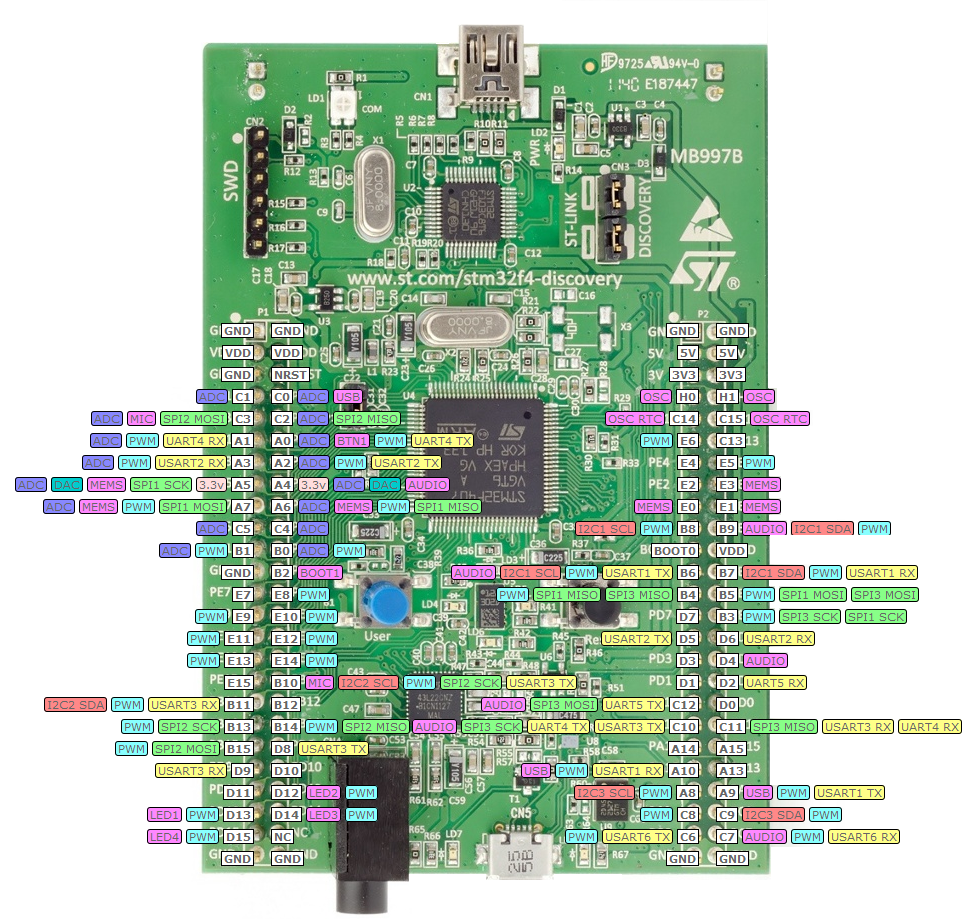

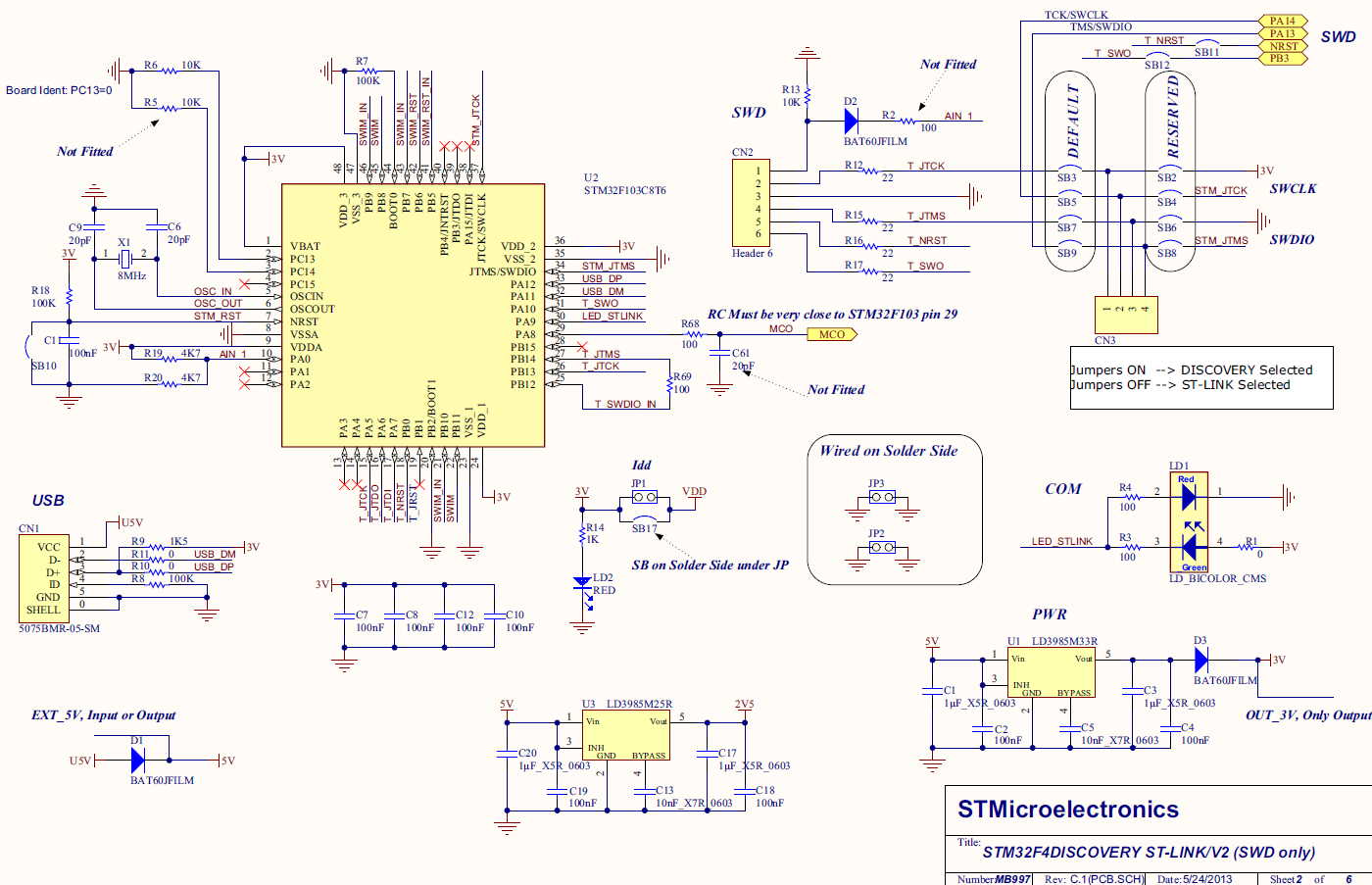

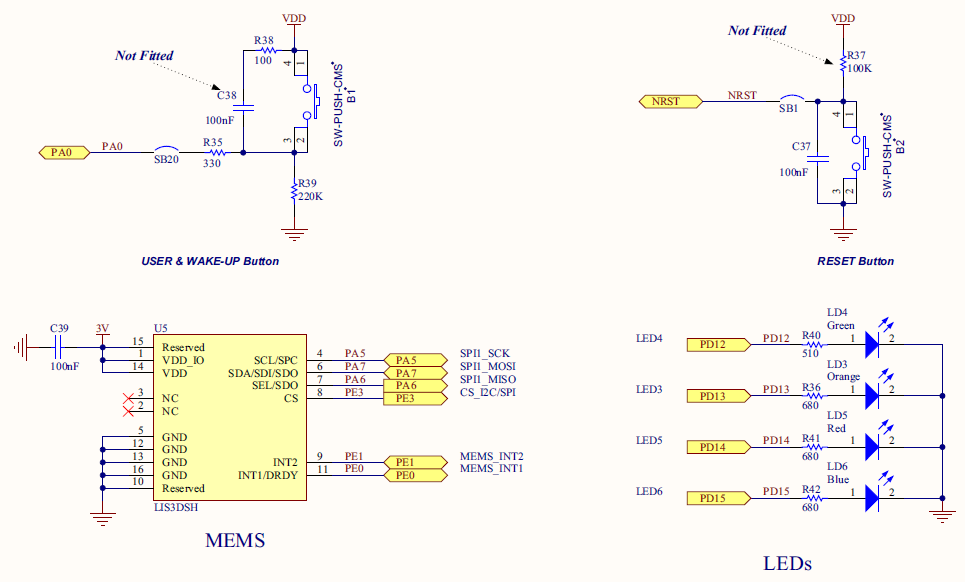

• STMF32F40
• Controller-Unit

Teilnehmer am Projekt:

• HB9GAA, Roland Elmiger
  Statistik
• HB9TSS, Andreas Bieri
  Statistik

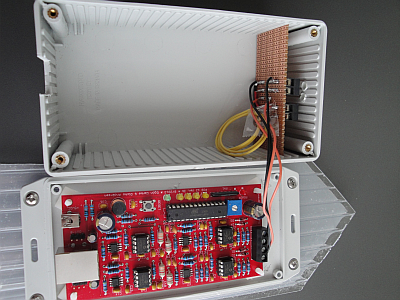

  Vorverstärker mit zwei zusätzlichen Relais zum Kurzschliessen der Antennen bei KW-Sendebetrieb


  Eigenentwicklung HB9TSS

• HB9MHS, Roland Moser
  Statistik

  Zweifach Loop-Antenne geschirmt im Selbstbau + zweifach Ferrit-Antennen

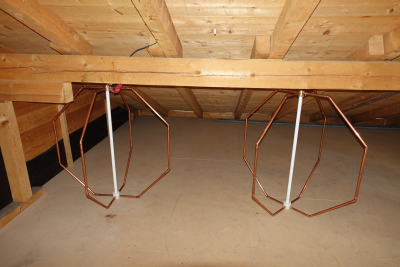

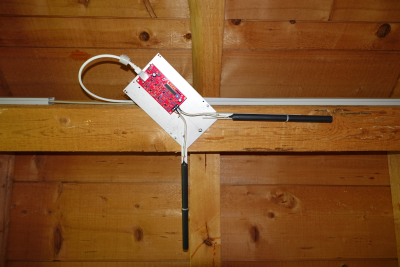

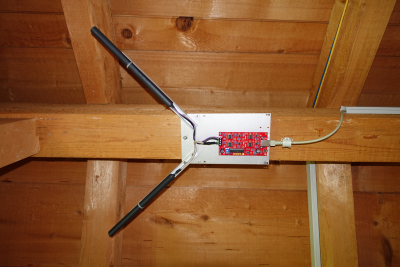

  Iseltwald 1 Montage unter dem Dachgiebel	Iseltwald 2 Montage unter dem Dachgiebel um 45Grad gedreht

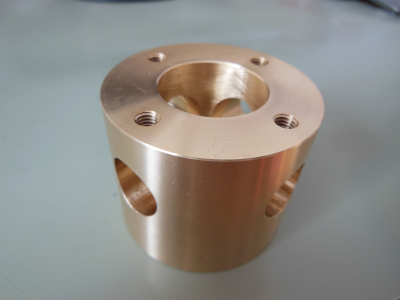

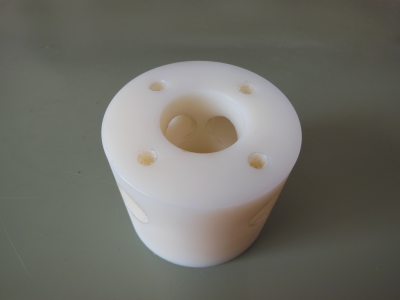

  Fussteil der oktagonal Loopantenne	Kopfteil der Loopantenne

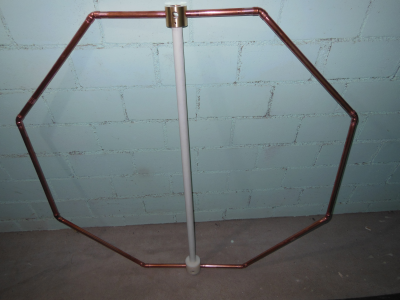

  Konstruktion: HB9MHS	Halbe Loopantenne ist fertig

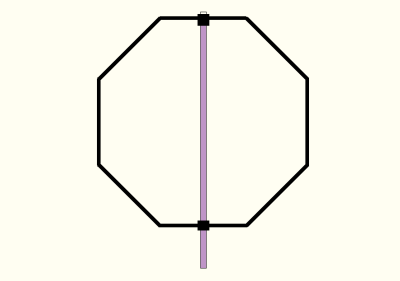

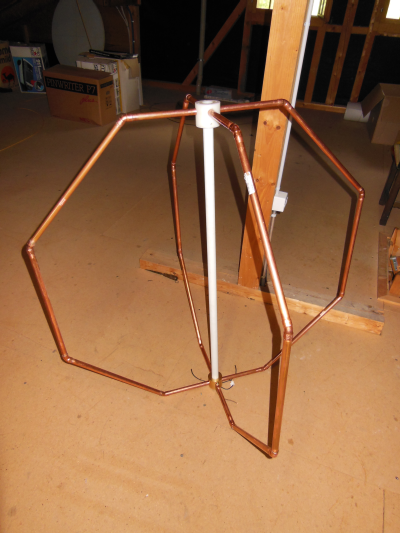

  Doppel-Loop Antenne, Durchmesser 1100mm

  Kopf- und Fussteil wurden nach Zeichnungen von HB9MHS in den Lehrwerkstätten der Stadt Bern hergestellt.
  Seitenlänge der einzelnen Abschnitte: 45.5cm (Kupferrohr 18mm). Ecken: Lötfitting.

  8 Windungen 1,5 mm2 Elektro-Litze pro Loop.

  Ferritantennen im Selbstbau

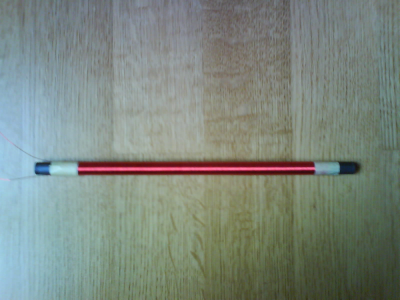

Ferritstab: 240mm x 10mm, 660Windungen, Kupferlackdraht 0.3mm	Litzendrähte montiert und Stab geschrumpft

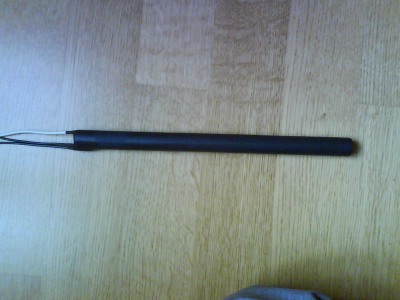

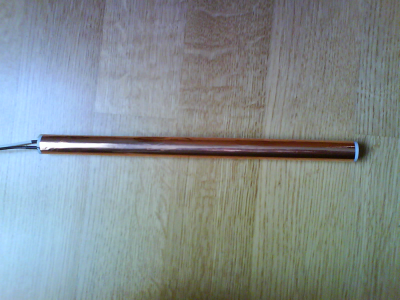

Stab im PVC-Rohr mit Kupferfolie umwickelt (Vorsicht, Kupfer darf sich an der Überlappung nicht berühren, keine Kurzschlusswindung produzieren!	Fertig geschrumpfte Ferritantenne


Störspektrum gemessen an Loop-Antenne mit Sound-Karte

• HB9MCY, Max Thomi
  Statistik

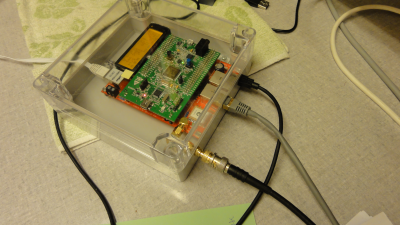

  (Photo HB9MCY) Controller eingebaut in Plastik-Gehäuse

• HB9CJQ, Urs Thomi
  Statistik

  Bericht zum Projekt von HB9CJQ

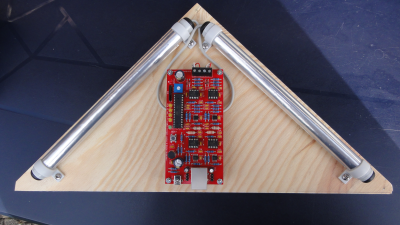

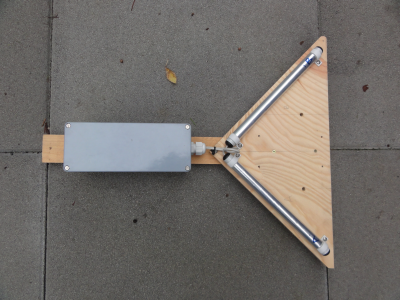

1. Empfänger, Ferrit-Antennen mit Vorverstärker, HB9CJQ

2. Empfänger, Antennen anders aufgebaut, Vorverstärker nicht im Strahlungsfeld der Ferrit-Antennen, HB9CJQ

• HB9F, im Shack der USKA-Sektion Bern in Münchenbuchsee
  Statistik
• HE9FAN, Walter Eichenberger
  Statistik
• HB9BYQ, Ueli Bucher
  Statistik
• HB9TCG, Rolf Mengisen
  Statistik
• HB9BWA, Walter Bühler
  Anlage in Betrieb
• Walter Saner, Mallorca
  Statistik

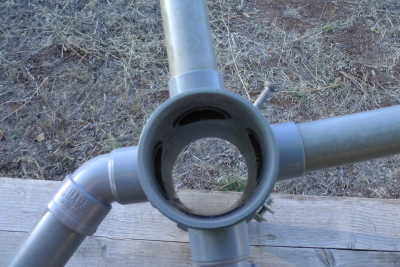

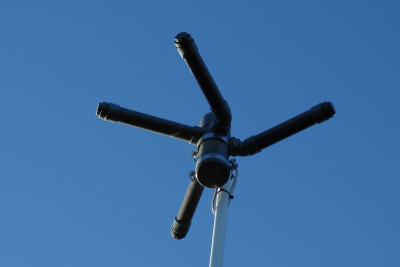

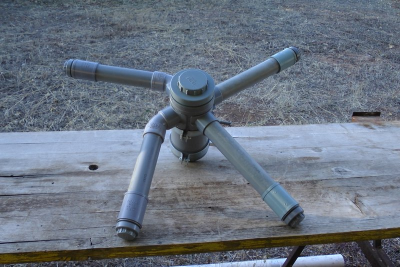

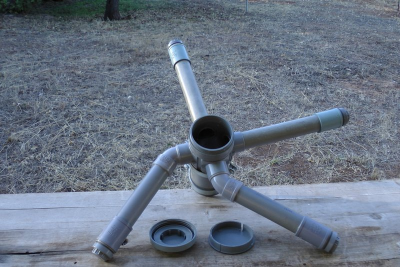

Alle Antennen auf einer Ebene

(Photo: W. Saner, Can Picafort, Mallorca)

Abweichungen zur deutschen Beschreibung:

• 1.3.6 GPS-Modul
  Beim suchen eines Satelliten blinkt die grüne LED. Sobald ein Satellit gefunden ist, löscht die LED ab! (Bei HB9MHS)

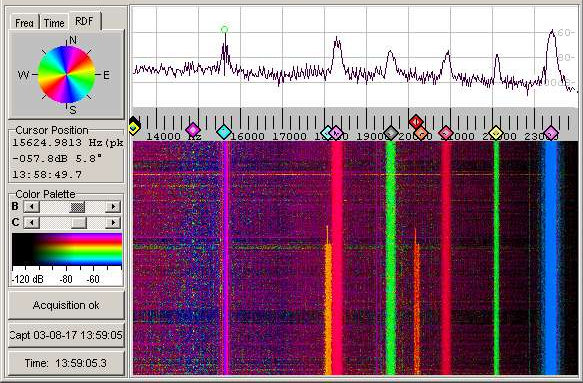

  Störungen, die uns "das Leben schwer machen"

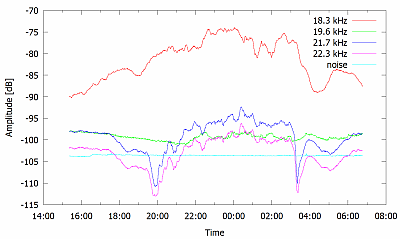

  Der angegebene Frequenzbereich ist der Hauptbereich unserer Blitzortung. Sender zwischen 18kHz und 23kHz können uns doch manchmal recht stark stören. Beim Empfang mit einem Loop machen sich diese Sender besonders in der Nacht stark bemerkbar. Die Propagation spielt aber eine wesentliche Rolle. Alle diese VLF-Sender stammen aus dem militärischen Bereich (Kommunikation mit U-Boten).
  Alte TV-Empfänger (violette Kurve) tragen auch zum gestörten Empfang bei.

  Wir müssen uns im Klaren sein, dass wir da in diesem Bereich nicht alleine sind .

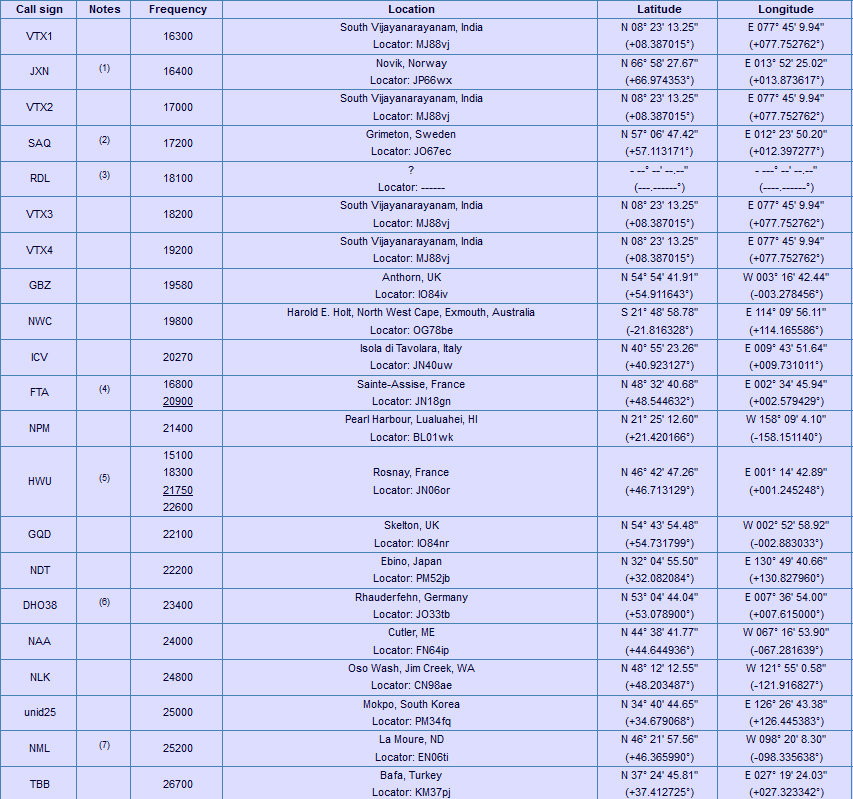

  Mögliche Störer und ihre Herkunft:



  Genauere Angaben zu den jeweiligen Sendern (10-150kHz)

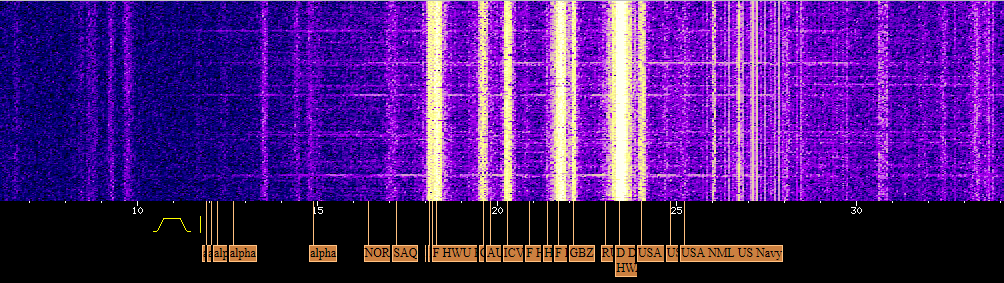

  Das Spektrum zwischen 1 - 50 kHz am 3. Mai 2014 um 07:52 gemessen. Das starke Signal auf 23.4 kHz hat eine Leistung von -32dBm an der Antenne. Alle diese Sender "stören" im Prinzip unser Blitzortungssystem. Vorallem in der Nacht, wenn die Propagation ansteigt, fallen die "Störer" unangenehm auf. Wenn unsere Blitzempfangsgeräte also auf "manual" eingestellt sind, laufen diese dann in den "Interferenz-Modus" und schalten sich vom System ab. (Festsellung HB9MHS)

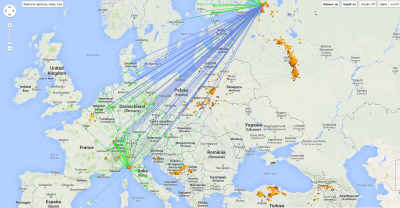

  Ab sofort steht ein neues Blitzbeobachtungs-Tool zur Verfügung: Blitzbeobachtung. Achtung: auf der Seite obern rechts "Stations on" und "Sound on" anklicken!
